Проектирование резервуаров: надёжные решения от компании «Стилар»

В промышленности и инфраструктуре резервуары являются важными сооружениями для безопасного хранения жидких продуктов: воды, нефтепродуктов, масел, реагентов и технологических сред. От корректности проектирования зависят герметичность, надежность хранения, бесперебойность водоснабжения, пожарная безопасность и устойчивость технологических процессов на объектах нефтегазовой, химической, пищевой, энергетической и коммунальной отраслей.

Качественный проект резервуара — это комплекс инженерных решений, основанный на анализе исходных данных, расчетах нагрузок, выборе материалов, антикоррозионной защите, удобстве монтажа и безопасном обслуживании. Для каждой среды отдельно проверяют совместимость стали, покрытий, мембран, прокладок, арматуры, КИПиА и трубопроводной обвязки.

Ключевые этапы проектирования резервуарного оборудования

Разработка проекта начинается с анализа технического задания заказчика. В нем указывают назначение резервуара, требуемый номинальный и полезный объем, место установки, климатический район, грунтовые условия, уровень грунтовых вод, среду хранения, режим заполнения и опорожнения, требования к утеплению, обогреву, автоматике, контролю утечек и обслуживанию. На основании этих данных формируются исходные требования для проектирования.

Следующим этапом становится выбор конструктивной схемы: вертикальный РВС, горизонтальный РГС, двустенный резервуар, цельносварное или сборное исполнение. Определяются геометрические параметры, материал корпуса, тип днища, крыши, опор, патрубков, люков, лестниц, площадок, дыхательной арматуры, дренажа, перелива и КИПиА.

Важнейшая часть процесса — инженерный расчет, который подтверждает прочность, устойчивость и работоспособность будущей емкости. Расчеты выполняются с учетом гидростатического давления, собственного веса, массы хранимой среды, ветровой и снеговой нагрузки, температурных воздействий, сейсмики при необходимости, коррозионной прибавки, нагрузок от трубопроводов и условий монтажа. Для атмосферных резервуаров нельзя автоматически применять подходы для сосудов под давлением: расчетные режимы должны соответствовать конструкции, паспорту изделия и проекту.

Нормативная база как основа безопасного проектирования

Проектирование резервуаров выполняется по техническому заданию, проектной документации, применимым ГОСТ, СП, техническим регламентам, санитарным, пожарным и промышленным требованиям для конкретного объекта. Нормативная база зависит от типа резервуара, среды хранения, давления, способа установки и назначения.

Для вертикальных цилиндрических стальных резервуаров под нефть и нефтепродукты применяют ГОСТ 31385—2023. Для резервуаров под воду, пожарный запас и другие среды отдельные положения этого стандарта могут учитываться в части конструкции, изготовления, монтажа, испытаний, диагностирования и защиты от коррозии, если это предусмотрено проектом и не противоречит профильным требованиям. Нагрузки назначают по СП 20.13330, стальные строительные конструкции и вспомогательные металлоконструкции рассчитывают по применимым СП и проектным требованиям, а основания и фундаменты проектируют по результатам инженерных изысканий.

Для резервуаров питьевой воды отдельно учитывают санитарную пригодность материалов, покрытий, мембран, прокладок и возможность промывки. Для химических жидкостей требуется подтверждение совместимости стали, футеровки, покрытий, уплотнений, арматуры и датчиков с фактическим составом среды. Для оборудования, работающего под избыточным давлением как сосуд или аппарат, применяют специальные требования к сосудам и аппаратам; такие нормы нельзя распространять на все атмосферные резервуары без проектного обоснования.

Особенности проектирования различных типов резервуаров

Выбор между вертикальной и горизонтальной конструкцией определяется расчетным объемом, площадью участка, способом монтажа, логистикой, высотными ограничениями, грунтовыми условиями и требованиями к обслуживанию. Вертикальные резервуары рациональны при необходимости хранить значительный запас на ограниченной площади. Их проектирование включает расчет цилиндрической оболочки, днища, крыши, основания, лестниц, площадок, патрубков, арматуры, покрытия и систем контроля.

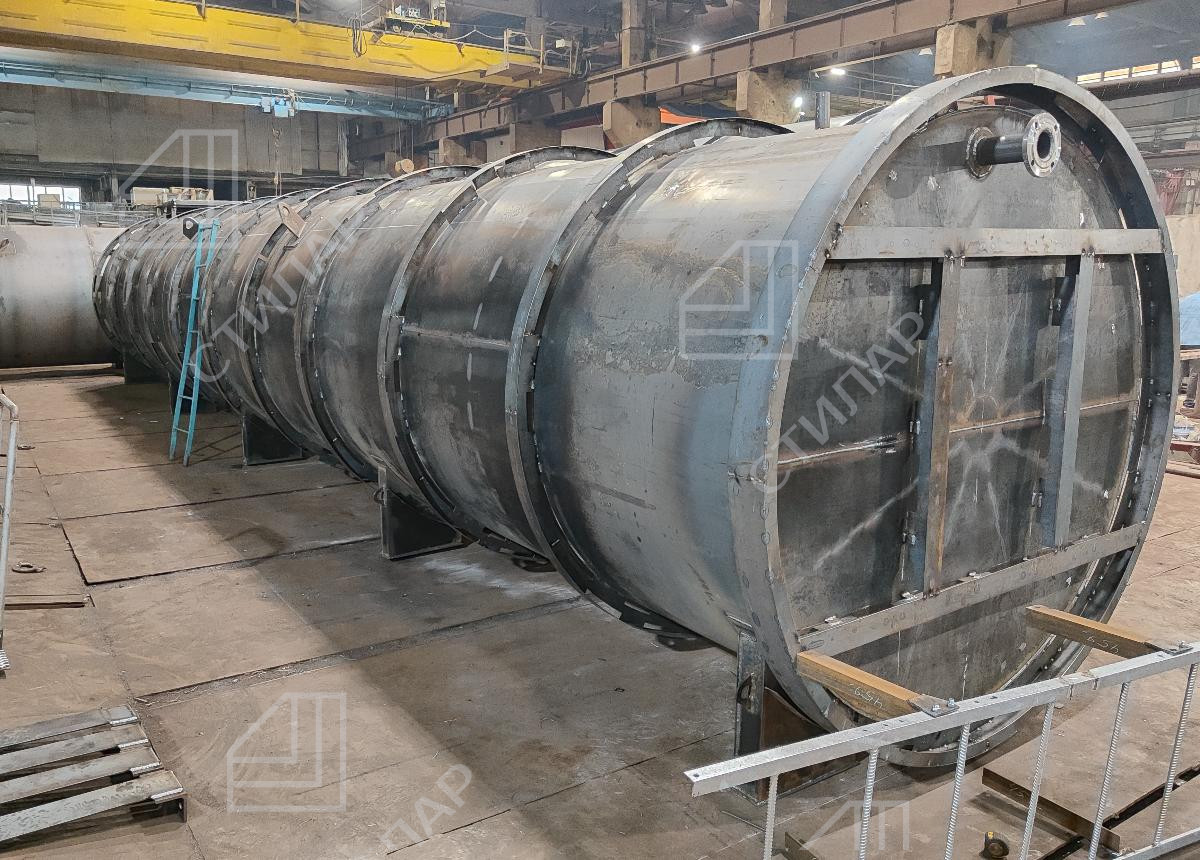

Горизонтальные резервуары востребованы для наземной и подземной установки, локальных запасов топлива, воды, масел и технических жидкостей, а также в составе АЗС, КАЗС, дизель-генераторных станций и промышленных объектов. В таких проектах особое внимание уделяют опорам, ложементам, фланцам, горловинам, патрубкам, защите от коррозии, наружной изоляции, контролю утечек, дыхательной арматуре и нагрузкам от грунта при подземном исполнении.

Сборные резервуары проектируются как болтовой стальной корпус с внутренней ПВХ- или ТПУ-мембраной. Вода контактирует с мембраной, а не со стальной стенкой, поэтому в проекте отдельно задают крепление мембраны, патрубки заполнения и отбора, перелив, слив, антивихревое устройство, лестницы, площадки, теплоизоляцию и защиту от замерзания.

От проекта КМ к рабочей документации КМД

Полный цикл проектных работ разделяется на стадии. Разработка КМ определяет общую схему резервуара, основные узлы, марки стали, расчетные толщины, сварные соединения, опоры, анкеровку, патрубки, люки, лестницы, площадки, ограждения и требования к защитным покрытиям. КМ должен быть увязан с фундаментом, технологической обвязкой, КИПиА, требованиями к монтажу и программе контроля.

На основе утвержденного КМ создается деталировочная документация КМД. Чертежи КМД используются для изготовления элементов резервуара и включают деталировку листов, секций, патрубков, фланцев, опор, площадок, лестниц, схемы сборки и сварки, спецификации металлопроката, крепежа и комплектующих. Точность КМД влияет на скорость изготовления, качество монтажа, объем подгонки на площадке и предсказуемость приемки.

Интеграция проектирования в полный жизненный цикл сооружения

Экспертное проектирование рассматривает резервуар не как набор чертежей, а как часть жизненного цикла объекта: изготовление, доставка, монтаж, испытания, эксплуатация, обслуживание, ремонт и техническое диагностирование. На этапе проекта важно учитывать габариты транспортировки, доступность крановой техники, последовательность сборки, расположение патрубков, возможность внутреннего осмотра, очистки, восстановления покрытий и безопасного входа персонала.

Для резервуаров, предназначенных для работы с вязкими продуктами, например мазутом или битумом, в проект могут включаться системы подогрева, теплоизоляция, обогрев патрубков, сливных линий и узлов выдачи. Для емкостей в холодных регионах дополнительно проверяют расчетную температуру металла, теплоизоляцию, обогрев, защиту от промерзания, снеговые нагрузки и ремонтопригодность наружной обшивки.

Современный подход также предполагает связь проектирования с требованиями безопасности и охраны окружающей среды. Для резервуаров нефтепродуктов проектом предусматривают решения по предотвращению переливов и утечек, контроль уровня, дыхательную арматуру, дренаж, обвалование или другие меры защиты по условиям объекта. Для двустенных резервуаров отдельно проектируют контроль межстенного пространства и сигнализацию утечки.
